КАК ПРОВЕРИТЬ ЛАЗЕРНЫЙ УРОВЕНЬ!?

Для того что-бы проверить лазерный уровень на корректность настройки проецируемых опорных плоскостей, потребуется пару минут перед началом работ.

Лазеные уровни бывают разных видов, комплектаций и характеристик, но всех их объединяет одно - это построение опорных плоскостей. Ниже мы приведем пример настройки самых распространенный лазерных уровней 3D 12(16) лучей и 5-и лучевых лазерных уровней.

ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ ПЕРЕД ПРИМЕНЕНИЕМ

В первую очередь нужно проверить погрешность вертикальных лучей. В качестве эталона вертикали используйте отвес(нить с привязанным снизу грузилом). Для этого ставим лазерный уровень в центре комнаты, а отвес привязываем как можно выше к потолку.

Установите прибор на расстоянии порядка 1,5 м от отвеса (см. рис. А1).

1. Разблокируйте компенсатор, включите вертикальный излучатель, совместите ось вертикальной лазерной линии с нижней точкой отвеса.

2. Если отклонение оси вертикальной линии от подвеса превышает 0,2 мм на 1 м длины подвеса (например, для отвеса длиной 2,5 м – максимальное отклонение не должно превышать 0,5 мм) – обратитесь в сервисный центр.

Логика проверки следующая: луч должен осветить подвес полностью сразу и равномерно. Если вертикальная линия лазерного нивелира отклонена, то вы сразу заметите, как луч постепенно освещает нить, начиная сверху или снизу.

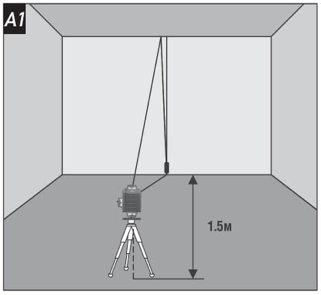

Рис. А1 – проверка вертикального луча лазерного уровня.

Для проверки лучше использовать светлую нить. На рисунке отклонение луча показано утрировано, для понимания. На самом деле отклонение на 1мм на длину всего подвеса — весьма плохой показатель.

ПРОВЕРКА ГОРИЗОНТАЛИ ЛАЗЕРНОГО УРОВНЯ

Для проверки необходимы 2 параллельные вертикальные стены расположенные друг напротив друга на расстоянии 5 м.

1. Установите прибор максимально близко к одной из стен (см. рис.A2). Включите вертикальный и горизонтальный излучатели, разблокируйте компенсатор. Разверните прибор излучателями в сторону ближней стены, чтобы пересечение лазерных линий на стене располагалось напротив прибора. Отметьте положение точки пересечения лазерных линий метка А1. На дальней стене напротив прибора отметьте точку B1.

2. Поверните прибор на 90°, измерьте отклонение оси луча от отметки В1 (см. рис.B). Если отклонение превышает 1 мм – обратитесь в сервисный центр.

3. Повторите пункт 2 еще 2 раза, поворачивая прибор в одном направлении.

4. Перенесите прибор к противоположной стене, отметьте пересечение лазерных линий меткой В2 (метки В1, В2 должны находиться на одной вертикали) (см. рис.C).

5. Поверните прибор на 180° и отметьте на противоположной стене пересечение лазерных линий меткой A2 (метки A1, A2 должны находиться на одной вертикали) (см. рис.D).

6. Измерьте расстояния dA, dB между метками А1, А2 и В1, В2 соответственно (см. рис. D). Если разница между значениями dA, dB превышает 2 мм – обратитесь в сервисный центр.

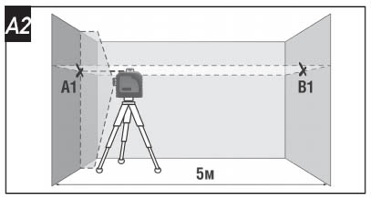

Рис. А2 – проверка горизонтального луча лазерного уровня.

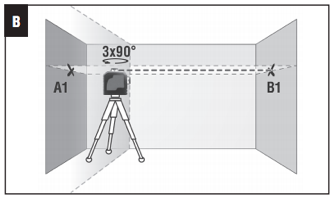

Рис. В - проверка горизонтального луча лазерного уровня.

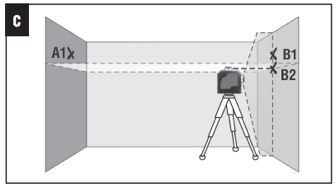

Рис. С - проверка горизонтального луча лазерного уровня.

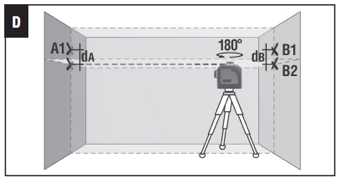

Рис. D - проверка горизонтального луча лазерного уровня.

 ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ С 5-Ю ЛУЧАМИ

Принципиальных отличий от настройки лазерного уровня с 12 лучами ни чем не отличяется.

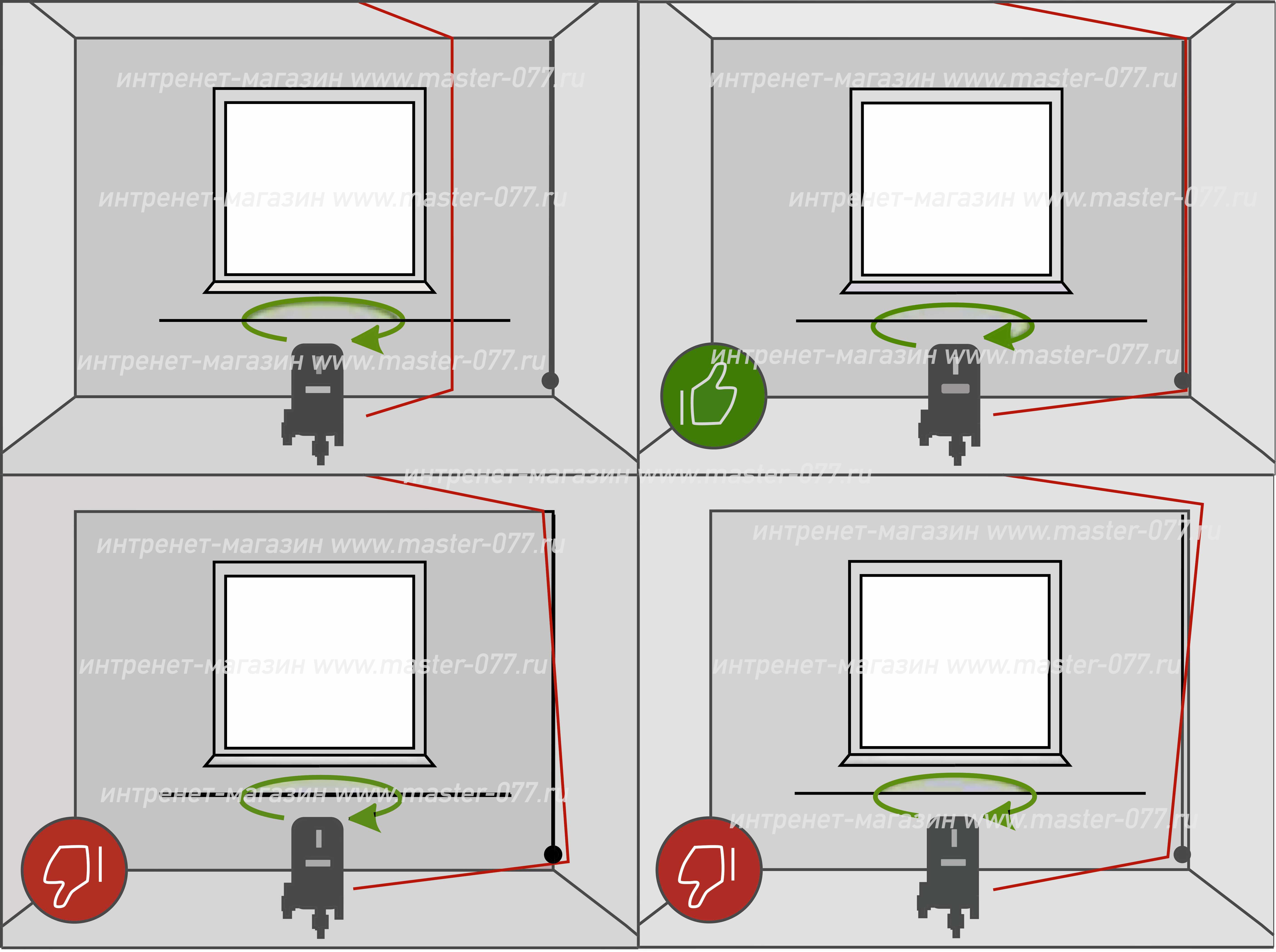

В первую очередь нужно проверить погрешность вертикальных лучей. Для этого ставим лазерный уровень в центре комнаты, а подвес (нить с привязанным снизу грузилом) привязываем как можно выше к потолку. Включив один из или единственный вертикальный луч лазера, поворачиваем плавно луч в направлении подвеса. Логика проверки следующая: луч должен осветить подвес полностью сразу и равномерно. Если вертикальная линия лазерного нивелира отклонена, то вы сразу заметите, как луч постепенно освещает нить, начиная сверху или снизу.

Для проверки лучше использовать светлую нить. На рисунке отклонение луча показано утрировано, для понимания. На самом деле отклонение на 1мм на длину всего подвеса — весьма плохой показатель.

Если прибор благополучно прошел проверку вертикали, следует проверить горизонталь.

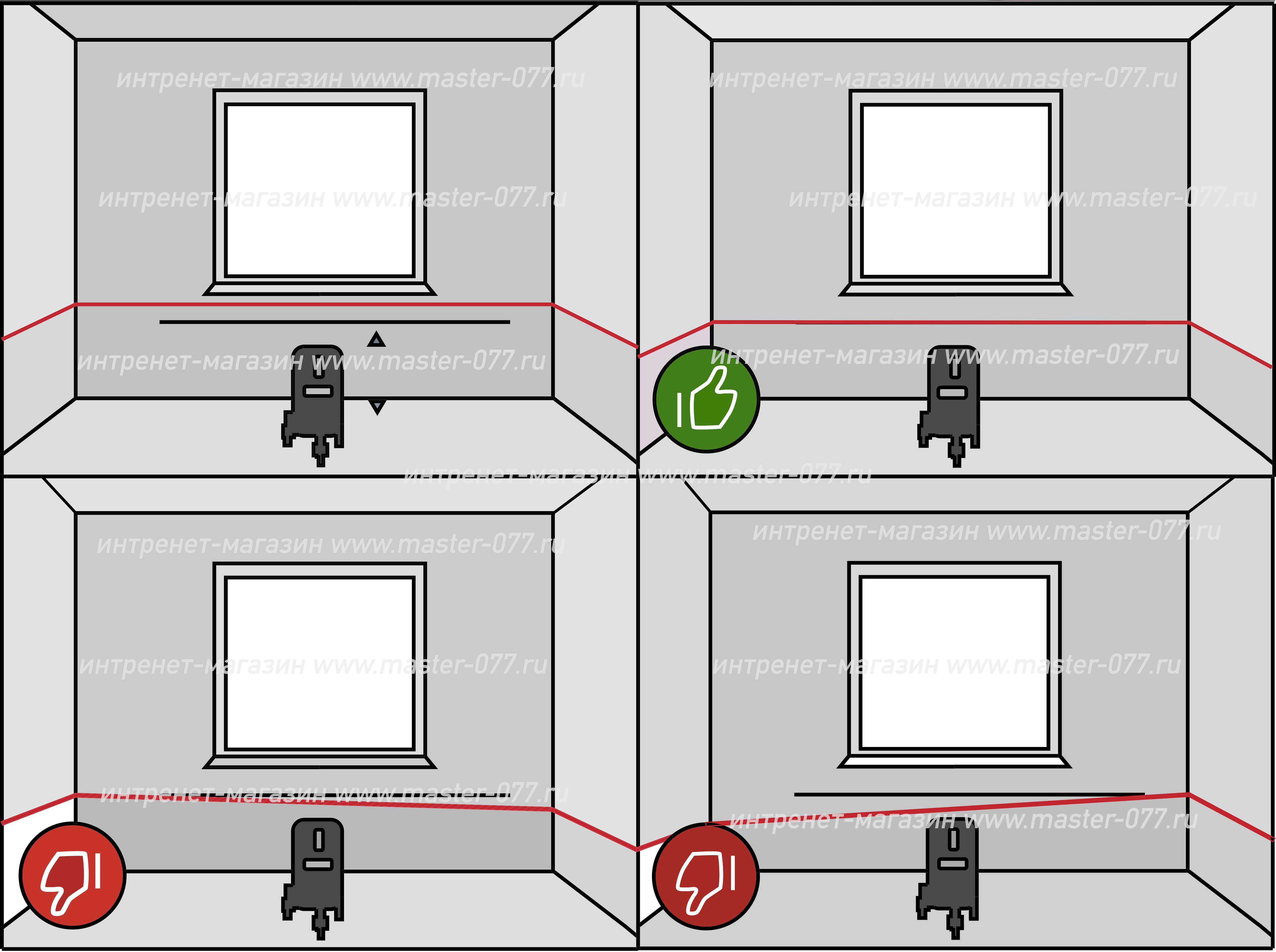

Для этого понадобиться горизонтальная плоскость, от которой мы будем отталкиваться. Это может быть нить/линия, размеченная по уровню. Длина такой плоскости желательно 2м и более. После того как вы нашли базовую горизонтальную плоскость, следует включить горизонтальный луч лазерного уровня и с помощью штатива (трипода) навестись на базовую плоскость. Принцип такой же, как и для вертикали.

Лазерная линия должна касаться размеченной базовой плоскости сразу и полностью, но не равномерно, начиная с любого из концов. Следующий эксперимент точнее покажет погрешность горизонтального луча относительно горизонтали. Для этого помечаем точку-конец любой стороны из сегмента горизонтального луча. Поворачиваем, что бы точка противоположного конца совпала по горизонтали. Измерим разность линейкой между точками.

Хорошее значение такой разности - меньше миллиметра. Эксперимент следует проводить на расстоянии от стены метрах 3-5.

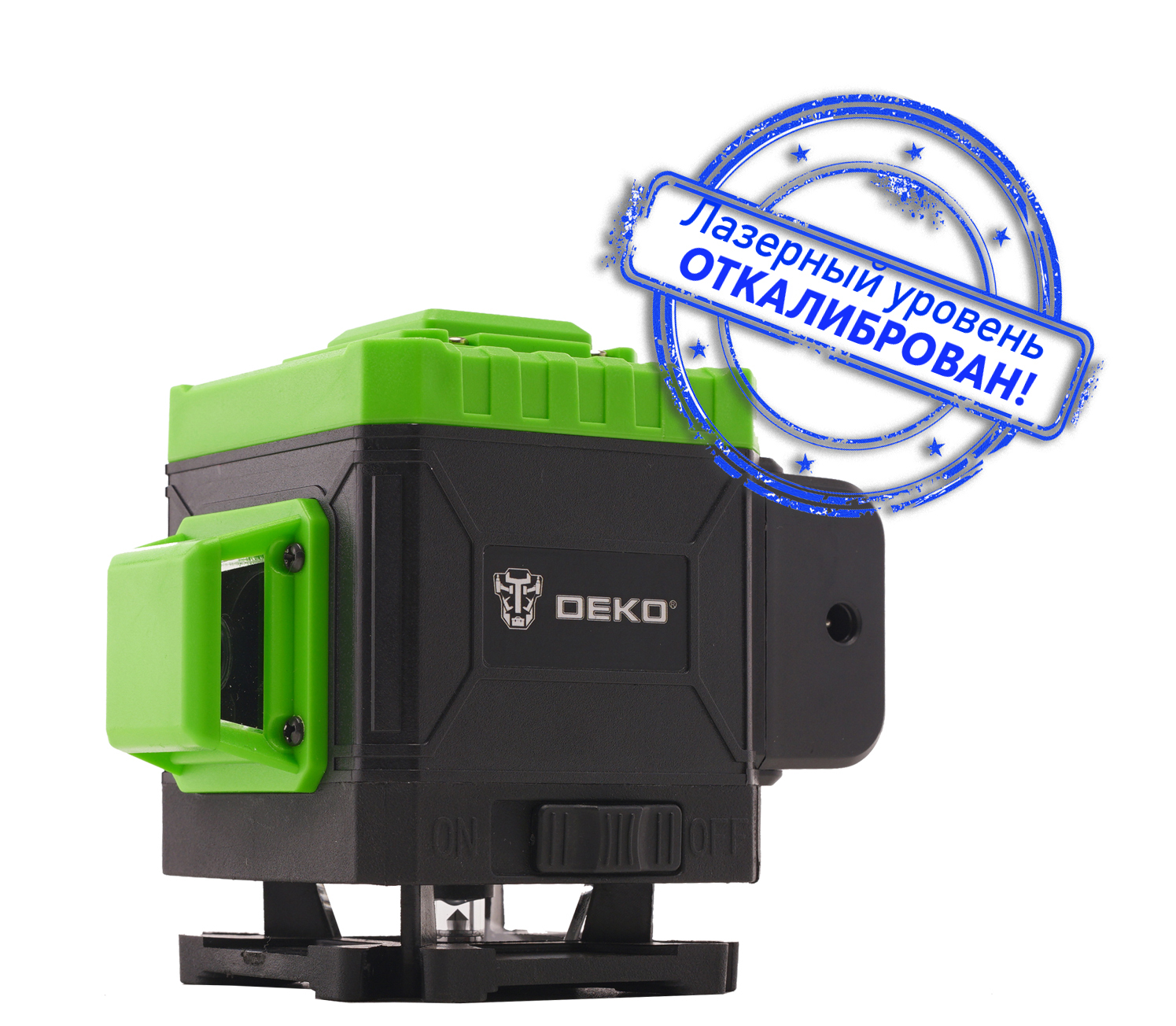

ВСЕ, БЕЗ ИСКЛЮЧЕНИЯ,  ЛАЗЕРНЫЕ УРОВНИ в НАШЕМ ИНТЕРНЕТ-МАГАЗИНЕ ПРОШЛИ ПРОЦЕДУРУ ПРОВЕРКИ И ЕСЛИ ЭТО ТРЕБУЕТСЯ, КОЛИБРОВКИ!
